GAE Waveline系列

GAE Director Waveline线阵列系统研发时对巡回演出及固定安装市场从物理和经济的角度进行了深入细致的调查。基于用户和顾问的意见，我们考虑了大量的方法，然后应用到研发中—最后才完成Waveline系统的设计：

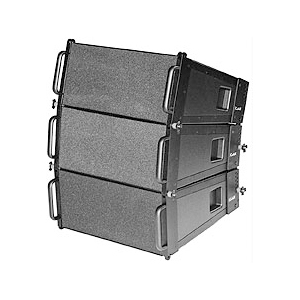

Waveline的中/低频采用双10”钕磁换能器，3”音圈，使得它的低频分频点非常低，从而大大提高功率处理能力。Waveline系统适用于所有全频用途。GAE高频相位EQ耦合到一个高能量的2”钕磁单元，使得它能做到准确的声传导，保证高频极为精确，同时也扩展了高频带宽。

它的结构使得它能够给出极低的分频频率到压缩单元，从而优化系统的水平覆盖。因为它防散射能力很强，使得整个系统的中音表现非常出色。双10寸的结构低频可下潜至80Hz，确保在地面堆叠时很平滑地过渡到超低音。另外GAE Waveline系统在全频应用场合中有着具有极高的效率。

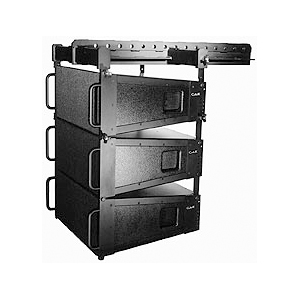

Waveline系统吸取GAE Director Top多年来使用双同轴原理的经验。Waveline具有完全对称的覆盖图形。整体的结构是左/对称的，这使它用起来很简单而且效果更佳。

另外研发还致力于提高阵列长度/价格的比例。为了达到这个目的，每只Waveline阵列的扬声器的高频和低/中频的标称阻抗都是8欧，三只扬声器使用一台功放操作。使用这种方法只要三只阵列扬声器和一台功放就可以组成垂直角度为30°最低阵列配置。通过增加扬声器的数量可以对阵列进行扩展。使用现代系统控制器对周边的电子设备进行控制。

已经拥有GAE Director的用户可以很容易地使用Waveline系统，因为之前的功放机柜可以兼容。唯一要增加的是要在Neutrik 4针Speakon上增加一个8针的Cacom适配器盒。

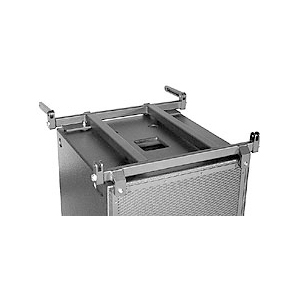

吊挂件部分我们只采用高品质和确定的材料。负载被均匀地分布。除了快速锁定的插销，无需其它大块的吊挂件就能完成吊挂。

吊挂点在分布在箱体上，不易被察觉。根据要求，可以将前面的把手移除，并将侧面的凹入的把手遮盖住。整个安装和拆卸的过程全部按照用户的要求进行过优化。

GAE WaveLine系统的吊挂机械和吊架符合德国BGV-C1和DIN18800的要求。你可以通过免费的软件测试吊挂件的强度(GAE的Flying Calculator)，从而轻松地完成吊挂任务。

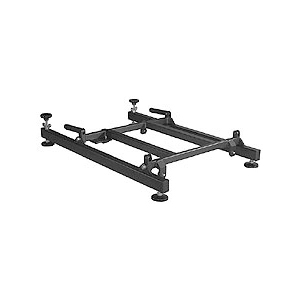

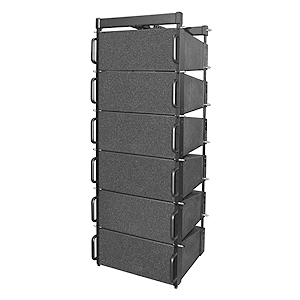

堆叠架再加上伸展架可以让6只WaveLine线阵列扬声器作堆叠式使用。堆叠架的外框还与GAE的中低音BR118, BR218，Director-Bass和Director-Single-Bass相匹配，上面可再堆叠3只WaveLine线阵列扬声器。

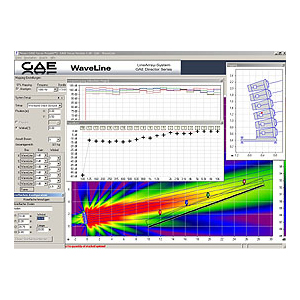

GAE还提供SDA(Software Design Ahnert GmbH)公司的EASE Focus软件数据方便模拟及计算声学配置。EASE Focus是一个两维的声学模拟软件，能够模拟并对线阵列的配置进行建模，从而使配置接近实际的情况。

Ease Focus和指定的产品文件(GAE-WaveLine.efo)，还有GAE的吊挂件计算器(Flying Calculator)这些软件都可以从GAE网站上免费下载。

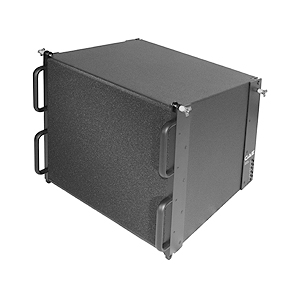

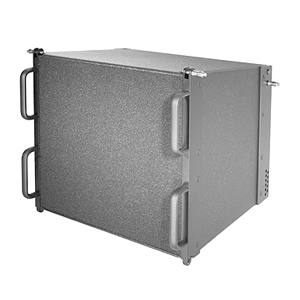

The GAE WaveLine Bass system is an extremely high-power vented subwoofer loaded with a modern 18″ long-excursion cone driver, equipped with an high-engineered magnet system and an extremely powerfull voice-coil. The enclosure is exactly tuned to the loudspeaker unit end provides an extension to the lowest frequencies at highest performance.

For installation purposes the handles can be dismounted, special colours for the housing on request.

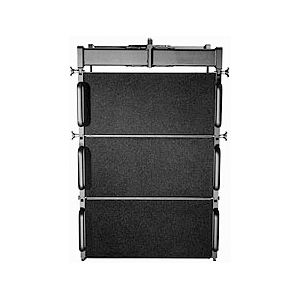

The GAE WaveLine Bass fits to the GAE WaveLine line-array-system, so it is possible to use it as upper component within a rig or as base using the stacking option. It is also possible to fly several basses as an stand-alone bass rig.

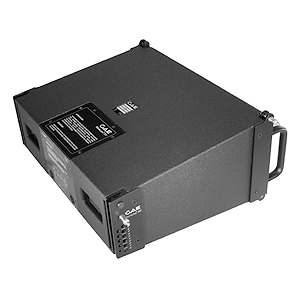

GAE Director Waveline PT线阵列系统研发时对巡回演出及固定安装市场从物理和经济的角度进行了深入细致的调查。基于用户和顾问的意见，我们考虑了大量的方法，然后应用到研发中—最后才完成Waveline PT系统的设计：

为了符合固定安装的需要，它的外形非常低调，机械的部分减至最少。另外还可以定制没有把手和特殊颜色的版本。除此之外，系统的设计非常小巧，可以为复杂的声学及建筑环境提供精确的扩声。

它的低/中频由两只6.5”钕磁换能器组成，每只的音圈尺寸为1.5”，可以做到很低的分频频率。因此Waveline PT系统能满足特殊场合的全频需要。

GAE高频相位EQ耦合到一个高功率的1.4”钕磁单元，使得高音部分的声传导极为精确，从而扩展了高频的带宽。它的结构使得它能够给出极低的分频频率到压缩单元，从而优化系统的水平覆盖。因为它防散射能力很强，使得整个系统的中音表现非常出色。双6.5寸的结构使得它可以下潜至较低的频率，确保在地面堆叠时很平滑地过渡到超低音。

另外GAE Waveline系统在全频应用场合中有着具有极高的效率。大部分的场地都不能从吊挂的次低音都不能很好地发挥作用。对于特殊的应用(地面不能堆叠次低音)，可以使用可选的次超低系统(Waveline PT Bass)吊挂在吊架上。

Waveline系统吸取GAE Waveline多年来使用双同轴原理的经验。Waveline PT具有完全对称的覆盖图形。基于WaveLine系统的使用经验，它的动态能够得以保证。因此研发时致力于打造较小型的系统，但同时保留原来的理念。

另外研发还致力于提高阵列长度/价格的比例。为了达到这个目的，每只Waveline PT阵列的扬声器的高频和低/中频的标称阻抗都是16欧，三到六只扬声器使用一台功放操作。使用这种方法只要三只阵列扬声器和一台功放就可以组成垂直角度为30°最低阵列配置。通过增加扬声器的数量可以对阵列进行扩展。使用现代系统控制器对周边的电子设备进行控制。

已经拥有GAE Director的用户可以很容易地使用Waveline PT系统，因为之前的功放机柜可以兼容。另外因为阻抗比之前增加了一倍，所以同样一台功放可以驱动数量翻倍的扬声器。

吊挂件部分我们只采用高品质和确定的材料。负载被均匀地分布。除了快速锁定的插销，无需其它大块的吊挂件就能完成吊挂。

吊挂点在分布在箱体上，不易被察觉。根据要求，可以将前面的把手移除，并将侧面的凹入的把手遮盖住。整个安装和拆卸的过程全部按照用户的要求进行过优化。

GAE WaveLine PT系统的吊挂机械和吊架符合德国BGV-C1和DIN18800的要求。我们做过拉力测试分析实验，吊架可以吊挂最多15只任意角度组成的该系列扬声器。有些应用场合(如固定安装)还可以吊挂数量更多或重量更重的扬声器，我们有一张表格方便你轻松计算。

堆叠架再加上伸展架可以让6只WaveLine线阵列扬声器作堆叠式使用。堆叠架的外框还与GAE的中低音BR118, BR218，Director-Bass和Director-Single-Bass相匹配，上面可再堆叠3只WaveLine线阵列扬声器。

GAE还提供SDA(Software Design Ahnert GmbH)公司的EASE Focus软件数据方便模拟及计算声学配置。EASE Focus是一个两维的声学模拟软件，能够模拟并对线阵列的配置进行建模，从而使配置接近实际的情况。
Ease Focus和指定的产品文件(GAE-WaveLine.efo)，还有GAE的吊挂件计算器(Flying Calculator)这些软件都可以从GAE网站上免费下载。

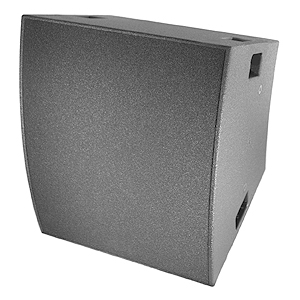

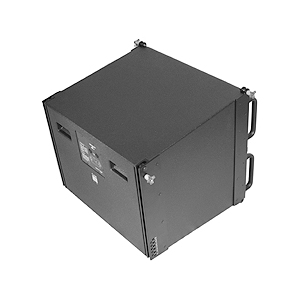

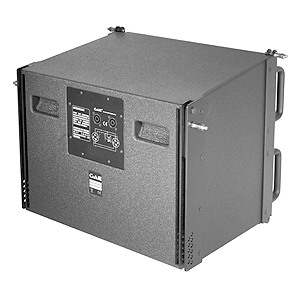

GAE的WaveLine PT Bass是一款高功率的超低音系统。它采用单12寸超低音钕磁单元，4寸音圈。系统的低频范围大，而且效率高。由于扬声器内部的腔体采用了非常特别的几何结构，使得系统具有极为惊人的低频效率/箱体尺寸比。另外系统的动态很高，主要因为使用了高磁性助焊剂，能对扬声器的参数作出重大调整。

系统的设计既可以当作一个标准的三分频系统使用，还可以并联作标准的地面放置式低音扬声器系统。无需特别的均衡。因此可以与所有GAE的BR类型扬声器作并联组合使用。

吊挂件的隐蔽性非常高。它藏在扬声器的箱体里，不会引起注意。根据需要，前面的把手可以拆走。另外在固定安装使用时，还可以定制没有把手或特殊颜色的箱体

WaveLine PT Bass可以和WaveLine PT系列扬声器组成一个吊挂阵列，或是分开，并平行式地将数只PT Bass系统另外吊挂起来。使用堆叠架，PT Bass还可以放在线阵列的底部。

它的阻抗是8ohm，现代高功率功放的一条通道可以驱动3组WaveLine PT Bass系统。

全新的WaveLine Pack是一款双同轴而且极为紧凑的线阵列。它的垂直开口角度为30°，水平指向性为110°。这一轴向对称的设定能够解决无数声音方面的挑战。

WaveLine Pack使用与GAE WaveLine和WaveLine-PT系统一样的双同轴理念，能提供知名的准确对称覆盖图形。

基于WaveLine-PT系统的声学经验，动态的理念可以得到无数次的验证。因此我们将逻辑序列全部融合到了一个紧凑的、独立式的设备里，同时保持一贯的高效率和动态标准，设计了全新的“易于处理”的系统。

强大的声学能力加上高动态使得每边使用一台设备作FOH系统或在大型WaveLine或WaveLine-PT应用中作近场扬声器就可以。

低中频及高频都是6 ohm标称阻抗，使得功放的负载更为优化，可以每个通道并联两个系统。

WaveLine Pack的尺寸非常紧凑。因为它使用了超紧凑的结构，可容纳6只6.5寸中高音单元及三只1.4寸压缩单元。

6只6.5寸钕磁单元采用1.5寸音圈，使得它的低频分频点非常低，从而大大提高功率处理能力。Waveline系统适用于需要使用全频扬声器的某些特殊场合。高效率的钕磁单元确保扬声器有着最佳的功率/重量比。

为了符合固定安装的需要，它的外形非常低调，机械的部分减至最少。

优雅的外表同时也反映出整个系统的高品质。系统适合于大型演出、固定安装或一些比较特殊的环境。根据固定安装的要求可定制不同的油漆和颜色

系统的设计非常紧凑，在复杂的声场结构环境中都能提供精确的声学覆盖。

GAE高频相位EQ耦合到一个高能量的1.4”钕磁单元，使得它能做到准确的声传导，保证高频极为精确，同时也扩展了高频带宽。在技术结构上使得高频及中低频范围的分频点可以做到很低，从而优化WaveLine Pack的水平覆盖特性。

该系统扬声器特别适合于各类型的巡演，这一点除了体现在扬声器具有先进的校准之外，还体现在它的部件都非常精细，而且具有多种可选的吊挂件。

顶部和底部具有人体工程学设计的把手极大的方便了WaveLine-Pack系统的吊挂。

使用GAE系统的现代数字控制器设置，WaveLine Pack是一个极为强大的专业扩声系统，实现完全即插即用，方便至极，是一款集灵活性、紧凑性、可靠性于一身的独一无二的产品—并且符合最高标准的声音品质要求。

GAE WaveLine Pack的性能代表着当今声音技术的最高水准。

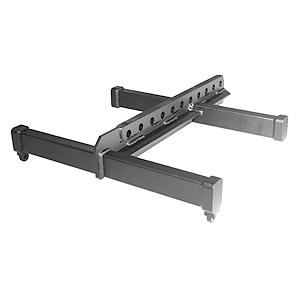

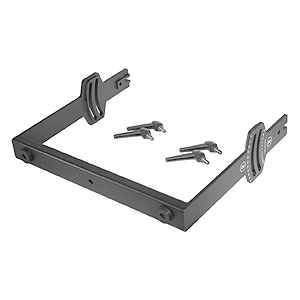

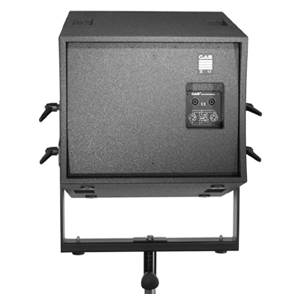

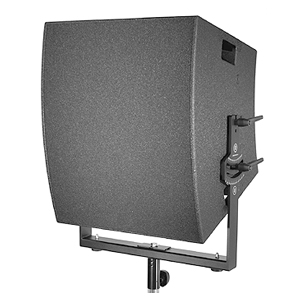

支架可以直接安装在低音上面，或是作为吊架使用。金属对金属的设计确保它达到最高的安全标准。

挂壁式安装的螺丝都在墙里面，因此视觉上觉察不到。整个吊挂非常简单。

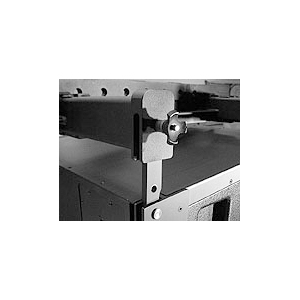

在固定安装中，可以用公制螺丝代替锁定把手。螺丝的头部可以使用黑色或其它颜色的塑料帽盖住，几乎完全看不见。
